Dratronics levert een scala aan producten voor zonwering besturing, van relaisprinten, schakelmateriaal, centrale besturingen tot aan dakunits tegen concurrerende prijzen.


Relaisprinten:

Relaisprinten worden elk aangesloten op een voedingsspanning 230V van een willekeurige eindgroep. Per relaisprint kunnen tot 2 buismotoren 230V worden aangesloten.
De relaisprinten zijn in twee groepen te verdelen: met- en zonder microprocessor besturing.

Met microprocessor besturing: 2 minuten na het inschakelen van de handbediende functie zullen de aangesloten zonweringen spanningloos worden gemaakt.

De schermen kunnen in de handbediende stand worden gestopt door het gelijktijdig indrukken van beide impulsdrukknoppen.


In het algemeen bestaat de besturing uit een 4-polige signaalkabel 4 x 0,8 mm. Deze voorziet de relaisprinten van een besturingsspanning van 24 Volt = alsmede de functie centraal op en centraal neer besturing.
Voor de handbediening is een 1-polige serie-pulsschakelaar per relaisprint noodzakelijk, welke op de 24V besturingszijde van de print wordt aangesloten.
Maximaal kunnen 24 printen horizontaal op een signaalkabel 4 x 0,8 worden aangesloten.
De verticale bedrading dient tot aan de centrale regelkast te worden uitgevoerd in 4 x 1,5 mm²
Voor een schematische weergave kunt u het installatie voorbeeld downloaden.

Er zijn meerdere soorten relaisprinten beschikbaar: DTRP1, DTRP2, DTRP2-PD, DTRP3, DTRP4, DTRP5

Type DTRP2-PD zijn geschikt voor inbouw in alle modellen duo dozen.



Centrale besturing:

Afhankelijk van de grootte van de installatie worden deze al dan niet met relaiskast geleverd.

De centrale besturing is ingericht voor een windsensor, regensensor en 0-4 lichtsensoren.

De sensoren worden geleverd en aangesloten m.b.v. een waterdichte dakunit.

Beschikbare typen: DTCB0, DTCB1, DTCB2, DTCB3 en DTCB4


Dratronics

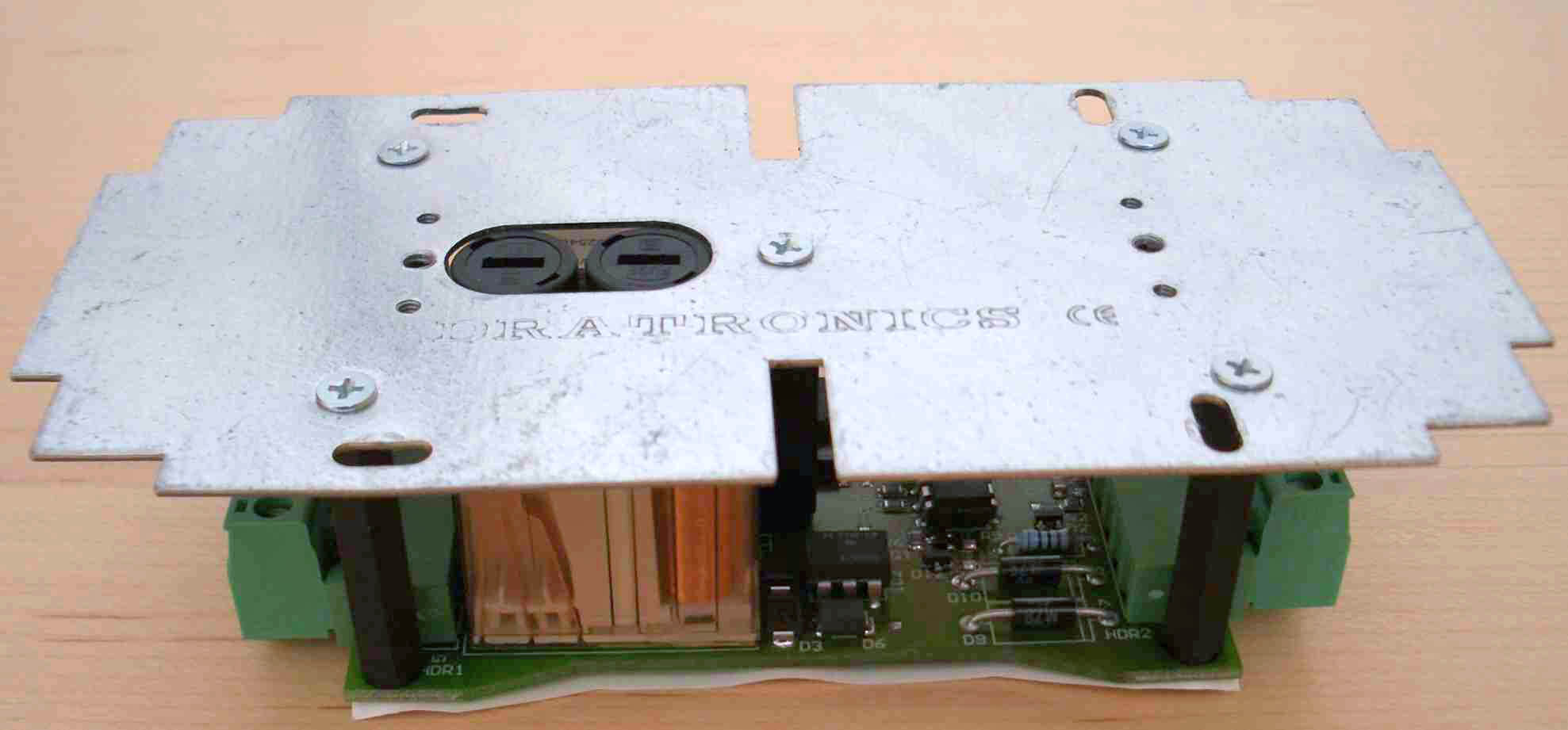

DTRP2-PD geschikt voor Duo doos

Dratronics

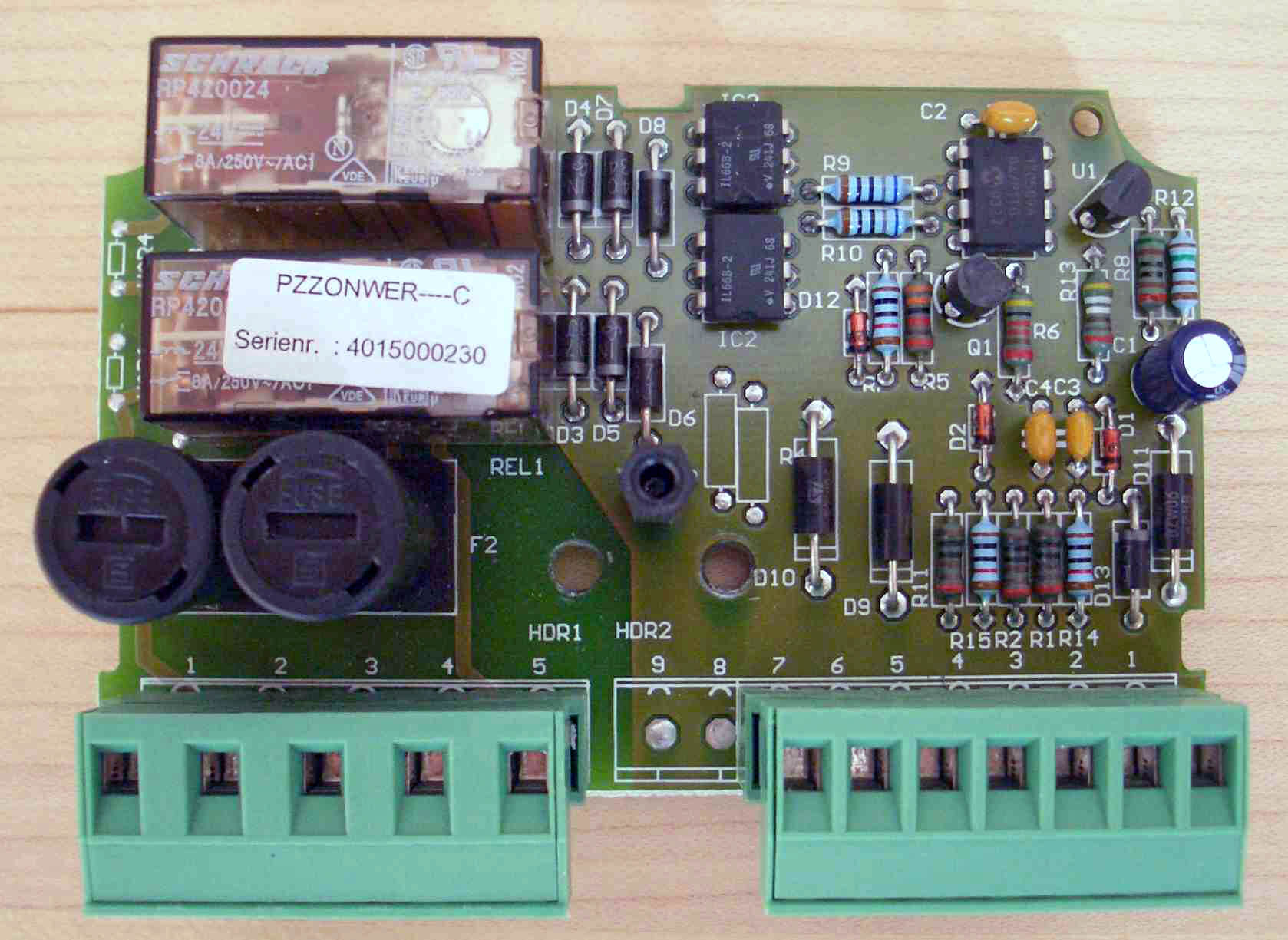

DTRP2: geschikt voor Kaiser inbouwdoos

Dratronics

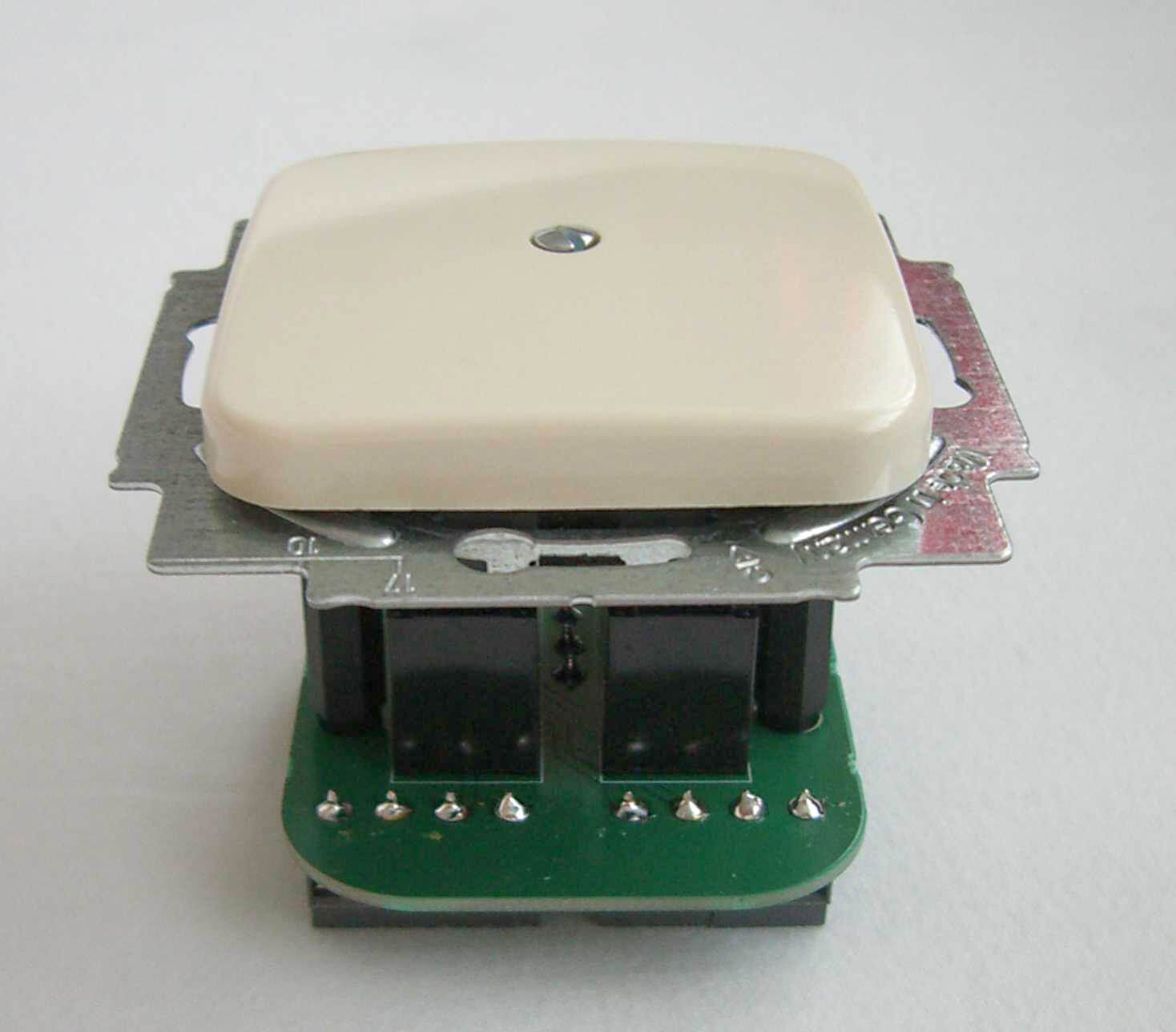

DTRP4: Zusterpost bediening geschikt voor U50 inbouwdoos

Dratronics

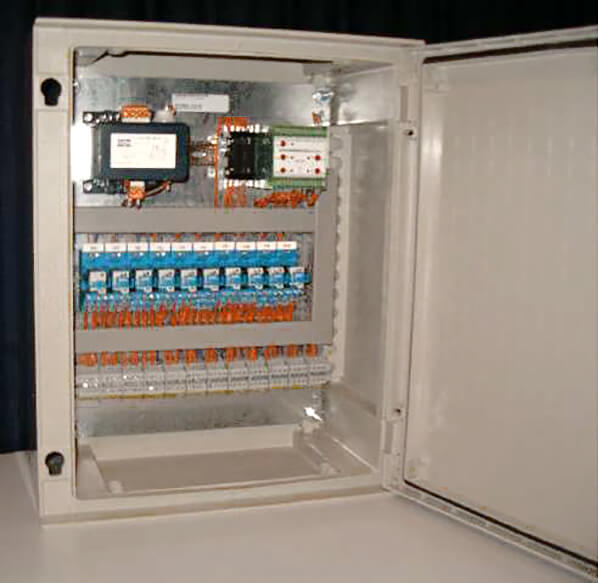

Kast: Relaiskast met DTCB3 besturing

Dratronics

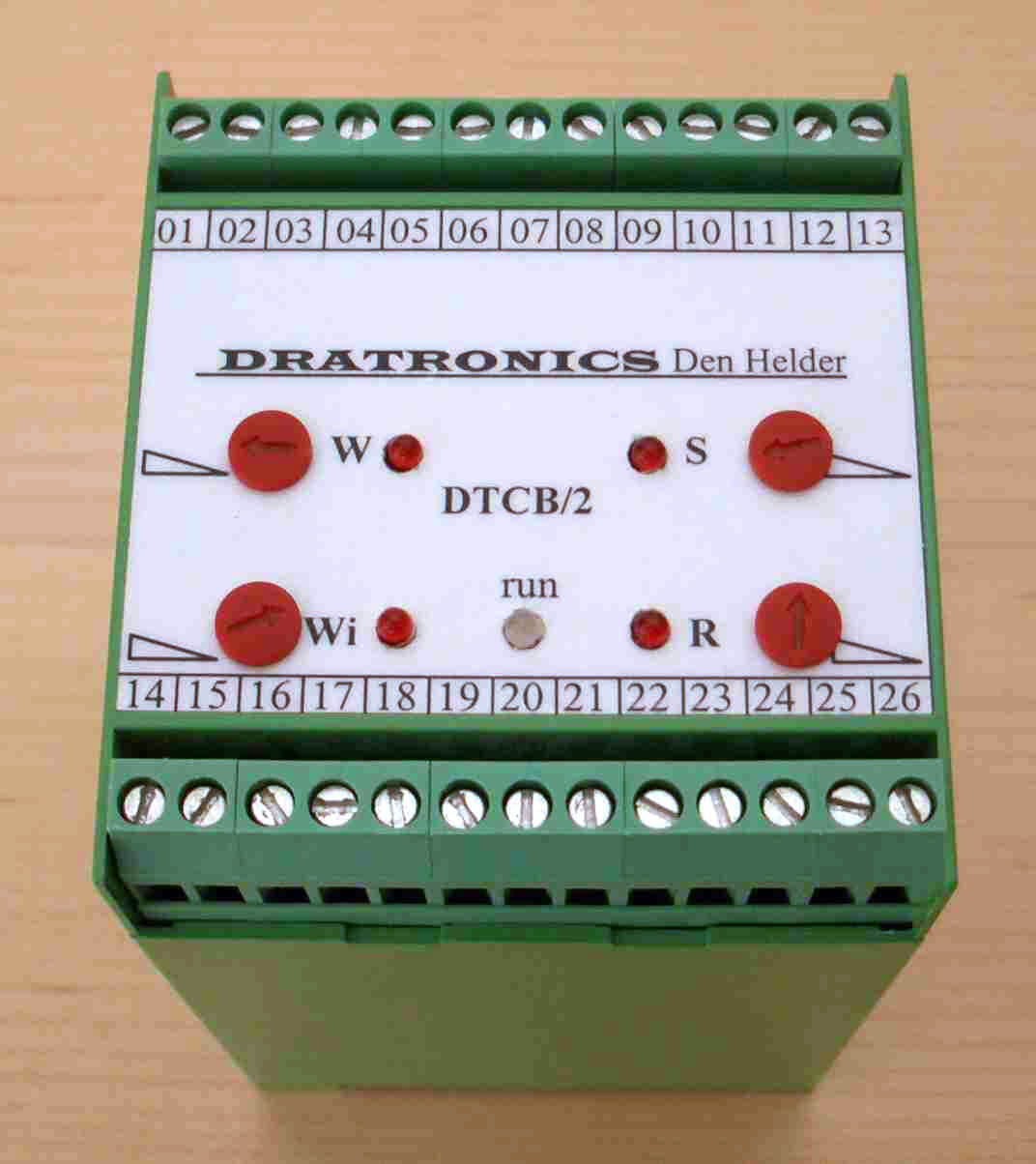

DTCB2: Besturing voor 2 zon-gevels
